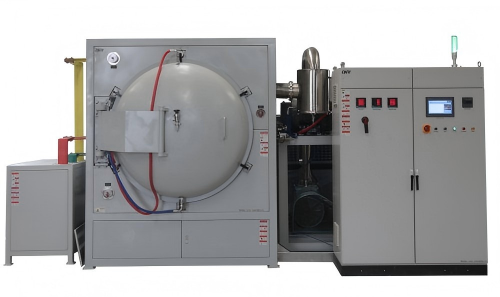

VHF系列氢气还原炉针对小型生产和实验室 研发的，以氢气为还原性气体，将氢气与金属中气体杂质发生化学反应，实现脱气提纯 ，也可用于氢气氛围下材料的干燥、烧结，已广泛应用稀土、 冶金、微电子等领域。
产品特点：
u 可通多种不同气体(氢气、氮气、)
u 炉管采用进口高温镍基合金，抗高温
u 保温材料采用进口氧化铝纤维
u 进口加热元件， 发热量高、寿命长
u 最高温度：1 750℃，连续工作温度 1 700℃
u 温度控制精度：±1℃
u 温场均匀性：±5
u 升温速率：20℃/min
u 真空度： 6-10-3 pa
u 配浮子流量计（氮气、氢气）
u 不锈钢法兰，耐腐蚀性能良好
u 配扩散泵机组
u 智能温度控制系统、可设定、显示、记录、存储多条温度曲线
u 氢气检测器、联动风机报警
u 选配自动点火装置，尾气燃烧处理
标配装配置：
质量流量计 自动点火装置 托盘
|
技术参数（可定制） |
||||||
|
型号 |
VHF-15-17 |
VHF-45-17 |
VHF-60-17 |
VHF-90-17 |
||
|
电源 |
额定功率 |
15KW |
45KW |
60kw |
90KW
|
|
|
电压 |
AC380V |
AC380V |
AC380V |
AC380V |
||
|
工作区 |
长×宽× 高 |
300×200× 200 |
400×300× 300 |
500×400× 400 |
600×400× 400 |
|
|
加热元件 |
高纯石墨 |
|||||
|
冷却方式 |
水冷+风冷 |
|||||
|
托盘材质 |
高纯石墨 |
|||||
|
温度参数 |
温度范围 |
RT+10～1700℃ |
||||
|
温度分辨率 |
0.1℃ |
|||||
|
温度波动度 |
±1℃ |
|||||
|
升温速率 |
约1-20℃/min |
|||||
|
控制系统 |
控制系统
|

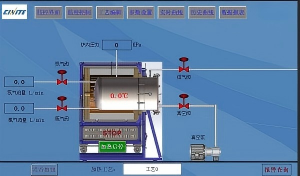

系统通过彩色触摸屏 将温度、真空度、氢气浓度等集中控制、可设定、记录存储
|
||||
|
|
||||||
|
控制柜 |
防爆处理 |
|||||
|
运行功能
|
温度程序的设定、记录、存储、 真空度 、过热保护、热电偶故障报警、偏差修正、按键锁定、温度补偿
|
|||||
|
气氛保护
|
进气口 |
进气口采用6.35mmBA管 |
|
|||
|
出气口 |
出气口采用9.53mmBA管 |
|||||
|
流量计 |
质量流量计 量程：3-30L/min |
质量流量计 支持氢气、氮气、氩气等多种保护气体通入，气路 安装氢气专用电磁阀 ，可根据工艺需求，配合质量流量计精准调节氢气流速与气氛配比，且与安全系统联动，实现异常断气。 |
||||
|
加热炉体 |
外壳 |
Q235表面静电喷塑 |
||||
|
炉体结构 |
四层温度隔热层 一体成型真空氧化铝纤维+保温层+ 隔热屏+空气隔离层 |
|||||
|
加热元件 |
HRE高温电阻合金 |
|||||
|
真空系统
|

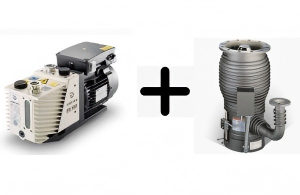

扩散泵机组 |
真空度：6-10-3pa 压升率：约1pa/h |
|
|||
|
|
氢气探测器 |
采样方式： 自然扩散 测量范围： 0-1000PPm 适用气体： 氢气 显示误差： ≤±3% F.S 响应时间： T90<30s显示方式： LED数码管显示报警提示： 超高亮发光报警指示 |
氢气探测器采用进口电化学传感器 ，具有极好的灵敏度和出色的重复性，LED 数码显示器实时显示泄漏气体的浓度值 ，超过预设报警点立即启动声光报警信号 ，同时切断供气和加热系统，操作简单 ，功能齐全 ，可靠性高。
|
|||
|
安全防护措施 |
|
|
1、设备接地防护：设备整机做双重接地处理， 防止静电产生，避免静电引燃氢气； 2、气路防爆设计：氢气气路所有管道、阀门、接头均采用防爆材质，接口为卡套式密封设计，无泄漏隐患，且气路加装减压阀，严格控制炉内氢气压力，防止超压泄漏； 3、现场安全警示：设备机身粘贴氢气易燃易爆安全警示标识，尾气排放口标注高温警示，提醒操作人员规范操作。 |
|||
|
质保 |
|
质保一年，终身维护 |
||||
|
备注 |
以上参数仅供参考，设备可根据用户需求非标定制，请与我司相关人员联系，设备的订购以实物参数为准。 |
|||||
