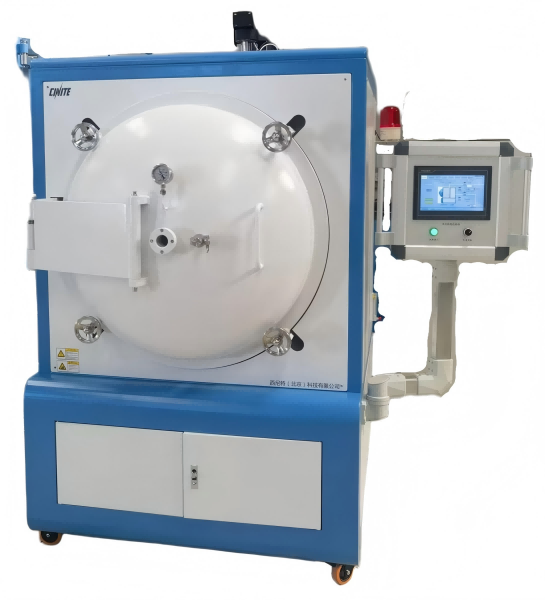

AF1200型气氛烧结炉 是由西尼特（北京）科技公司 自主研发专为磷酸锰铁锂、磷酸铁锂及聚阴离子型钠电正极材料研发设计，可在氮气、氩气等惰性气体气氛下实现高温烧结，满足1100℃最高烧结温度要求，炉膛采用耐腐蚀材料制作，具备密封、真空功能，搭配精准温控与多重安全保护系统，适配匣钵双层放置的生产需求，是电池正极材料规模化、高品质烧结的专用设备。
l 炉壳采用双层钢板焊接，两层间设夹缝并通冷却空气，炉体侧壁预留真空系统、电极、热电偶、充气系统、安全阀等接口

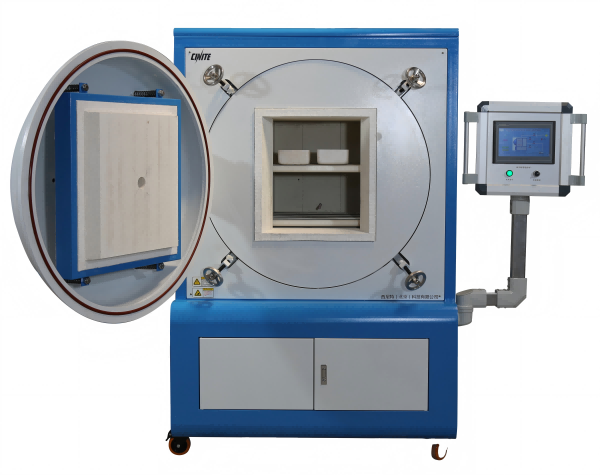

l 炉门采用双层钢板焊接结构， 通过铰链与炉体连接；炉体法兰与炉门法兰采用O型橡胶圈密封，炉门搭配硅橡胶密封+水冷却，预留冷却水接口；炉门保温采用定制陶瓷纤维模块
l 保温层为陶瓷纤维板，兼具良好保温性与耐腐蚀性；内衬采用氧化铝空心球砖/刚玉莫来石砖等耐腐蚀材料，匣钵放置于炉膛中间碳化硅辊棒上。
l 测温元件为两支带陶瓷保护管的N型热电偶
l 加热元件采用硅碳棒，发热量高、 寿命长；上、下两排水平布置于炉膛内，上下温区独立控温，满足耐腐蚀及高温烧结要求。
l 温度范围广 ：室温~11 00℃
l 炉膛尺寸：400×300×300 、 500×400×450 mm
l 匣钵规格：330×330×190mm 235×235×80
l 采用智能 温度控制模块，可编程、自动升温、保温
l 高精度数显电流表；加热控制采用SCR调功+PID调节，连接自动控制系统，实现温度精准调控
l 温度控制精度：±1℃
l 温度均匀性：±5
l 升温速率：2 0℃/min，速率可自由调整
l 温度稳定度：保温30min后，设定温度（SV）与实际温度（PV）2小时内温差≤±1℃
l 真空系统：标配过滤器、单向阀、2XZ-15型机械真空泵（抽气速率15L/s） ；管道采用可调节、柔性联接
l 真空度：冷态最大真空压力-0.1MPa，热态200-400℃恒温下维持负压200-600pa并保压3±1h。
l 最低氧含量：≤30ppm（氮气纯度≥99.999%时）
l 气路结采用底部进气，炉底预热后通过多孔结构均匀进气，排气口设于炉体顶部，炉顶配备排风机专门排放废气。
l 进气管道为SUS304不锈钢，排气管道为SUS316L不锈钢；尾气管道管径≥DN50材质为SUS304，带插板阀可调节排气量
l 气路控制：配置浮子流量计（量程0- 50L/min），手动调节进气流量；进气阀门为电磁阀，排气阀门为耐高温电磁阀。
l 安全防护：配备蜂鸣器1点、报警旋转灯1点，声光双重报警；具备高温上限报警、热电偶失效指示、压力低、氧含量异常等多重报警保护

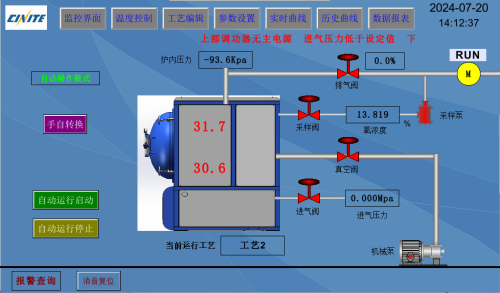

l 配10英寸触摸屏的智能控制系统，PLC多段程序控温，参数设置与查看可视化。可设定、记录、存储30条温度工艺曲线；
产品可根据用户需求非标定制，联系电话：400-668-6260 13581928457
|
技 术 参 数 |
|||||
|
参数名称 |
单 位 |
型 号 |
|||
|
AF-15-12 |
AF-24-12 |
||||
|
额定功率 |
KW |
15 |
24 |
||
|
额定电压 |
V |
380 |
380 |
||
|
最高温度 |
℃ |
1100℃ |
1100℃ |
||
|
常用温度 |
℃ |
800-950℃ |
800-950℃ |
||
|
相 数 |
相 |
三 |
三 |
||
|
真空度 |
|
冷态最大真空压力-0.1MPa；热态200-400℃恒温下维持负压200-600pa |
|||
|
最低氧含量 |
|
≤30ppm（氮气纯度≥99.999%时） |
|||
|
保护气体 |
|
氮气、氩气等 |
氮气、氩气等 |
||
|
气体流量 |
L/min |
≤50 |
≤100 |
||
|
炉膛尺寸 |
L |
400 |
500 |
||
|
W |
300 |
400 |
|||
|
H |
300 |
450 |
|||
|
匣钵规格 |
mm |
235×235× 80 数量：2 |
330×330× 190 数量：2 |
||
|
炉膛材料 |
V |
氧化铝空心球砖/刚玉莫来石砖 |
氧化铝空心球砖/刚玉莫来石砖 |
||
|
保温材料 |
|
陶瓷纤维模块 |
陶瓷纤维模块 |
||
|
加热元件 |
|
硅碳棒 |
硅碳棒 |
||
|
升温速率 |
℃/min |
20℃/min |
20℃/min |
||
|
控温精度 |
℃ |
±1℃ |
±1℃ |
||
|
温度均匀性 |
℃ |
±5℃ |
±5℃ |
||
|
进气管道 |
|
SUS304 |
SUS304 |
||
|
排气管道 |
|
SUS316L |
SUS316L |
||
|
配件 |
|
|
|
|
|
|
高温防护面罩 |
高温手套 |
匣钵 |
坩埚钳 |
||
|
备注 |
以上技术参数仅供参考，想进一步了解设备详细的技术参数，请与我公司相关人员联系，设备的订购与实物的参数为准。 |
||||
