技术参数（可定制）

型号

 VHF-12-10

VHF-15-10

VHF-21-10

VHF-30-10

电源

额定功率

12KW

15KW

21KW

30KW

电压

AC380V

AC380V

AC380V

AC380V

工作区

直径×深

Φ250×400mm

Φ300×400mm

Φ400×500mm

Φ500×900mm

真空罐体

材质310S

冷却方式

水冷+风冷

温度参数

温度范围

RT+10～1000℃

温度分辨率

0.1℃

温度波动度

±1℃

升温速率

约1-20℃/min

控制系统

 控制系统

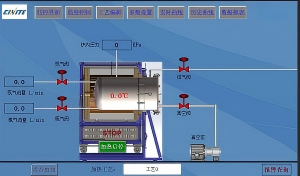

  系统通过彩色触摸屏 将温度、真空度、氢气浓度等集中控制、可设定、记录存储

 控制柜

防爆处理

运行功能

温度程序的设定、记录、存储、 真空度 、过热保护、热电偶故障报警、偏差修正、按键锁定、温度补偿

气氛保护

进气口

进气口采用6.35mmBA管

出气口

出气口采用9.53mmBA管

流量计

浮子流量计

量程：3-30L/min



支持氢气、氮气、氩气等多种保护气体通入，气路 安装氢气专用电磁阀 ，可根据工艺需求，配合质量流量计精准调节氢气流速与气氛配比，且与安全系统联动，实现异常断气。

加热炉体

外壳

Q235表面静电喷塑

炉体结构

 四层温度隔热层

一体成型真空氧化铝纤维+保温层+ 隔热屏+空气隔离层

加热元件

HRE高温电阻合金

真空系统

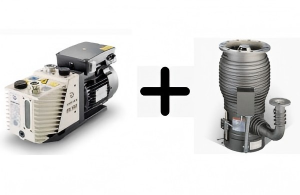

扩散泵机组

真空度：6-10^-3pa

压升率：约1pa/h

 氢气探测器

采样方式： 自然扩散

测量范围： 0-1000PPm

适用气体： 氢气

显示误差： ≤±3% F.S

响应时间： T90<30s显示方式： LED数码管显示报警提示： 超高亮发光报警指示

 氢气探测器采用进口电化学传感器 ，具有极好的灵敏度和出色的重复性，LED 数码显示器实时显示泄漏气体的浓度值 ，超过预设报警点立即启动声光报警信号 ，同时切断供气和加热系统，操作简单 ，功能齐全 ，可靠性高。

安全防护措施

1、设备接地防护：设备整机做双重接地处理， 防止静电产生，避免静电引燃氢气；

2、气路防爆设计：氢气气路所有管道、阀门、接头均采用防爆材质，接口为卡套式密封设计，无泄漏隐患，且气路加装减压阀，严格控制炉内氢气压力，防止超压泄漏；

3、现场安全警示：设备机身粘贴氢气易燃易爆安全警示标识，尾气排放口标注高温警示，提醒操作人员规范操作。

质保

质保一年，终身维护

备注

以上参数仅供参考，设备可根据用户需求非标定制，请与我司相关人员联系，设备的订购以实物参数为准。
