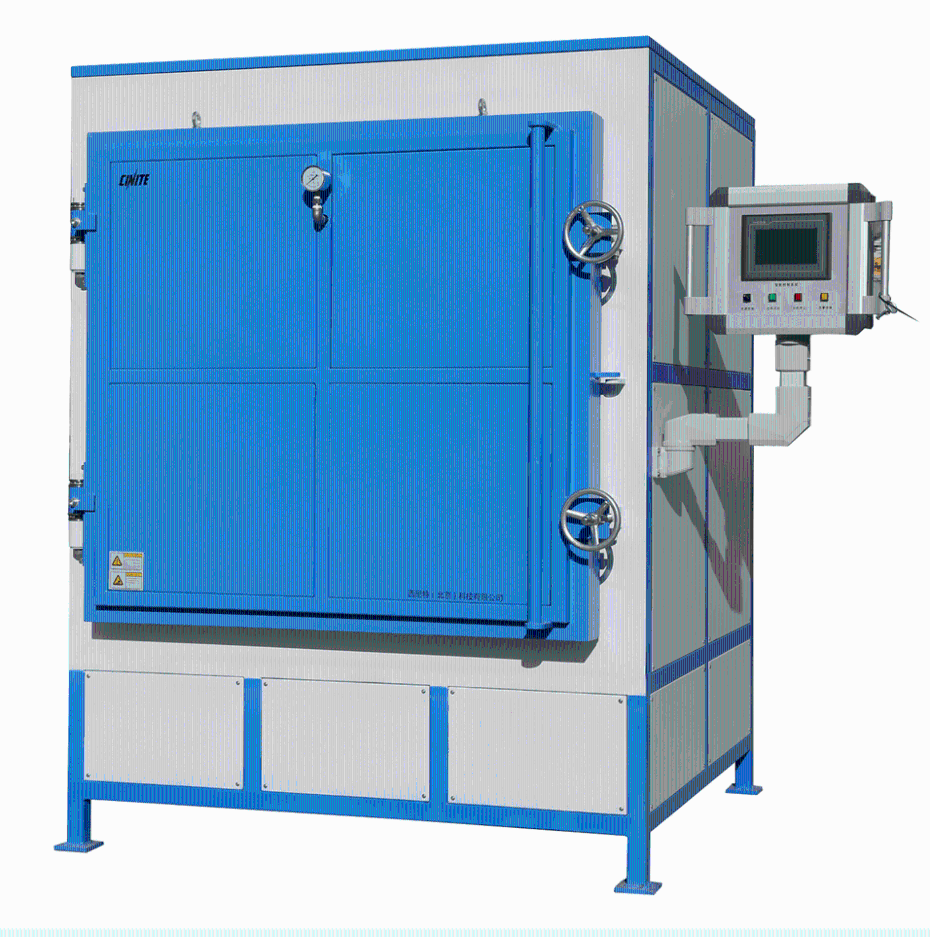

箱式气氛炉
QRX1700型箱式气氛炉主要为企业、高等院校、科研院所等单位提供165 0℃的高温无氧试验环境，广泛应用在航空航天、机械电子、金属热处理、陶瓷制品的烧结、粉末冶金等行业或领域。
u 触摸屏控制，可设定记录存储30条工艺曲线
u 最高温度：165 0℃、连续工作温度 1600 ℃
u 温度控制精度：±1 ℃
u 温度均匀性：≤ ±7.5℃（ 1000-1500℃）
u 升温速率：2-2 0℃/min
u 配高精度的铂铑热电偶
u 控制器安装在炉门上，方便操作
u 支持高温炉门开启（定制）
u 配有浮子流量计
u 三面加热确保良好的温度均匀性
u 双腔体设计、配空气冷却层
u 采用优质真空纤维保温材料和绝热设计
u 加热元件选用超高温二硅化钼
u 配有金属真空密封腔体,真空度100pa
u 炉内压力可控（0.01-0.03Mpa）
u 顶部 设有排 烟通道，方便杂质气体排出
u 配炉底板保护底部加热，可方便物料堆放
u 采用集成化设计，占地面积小
u 支持非标定制
u AMS2750F（NADCAP）标准需要定制
|
术参数 |
||||||
|
参数名称 |
单 位 |
型 号 |
||||
|
QRX-24-17 |
QRX-40-17 |
QRX-60-17 |
QRX-50-17 |
QRX-55-17 |
||
|
额定功率 |
KW |
24 |
40 |
60 |
50 |
55 |
|
额定电压 |
V |
380 |
380 |
380 |
380 |
380 |
|
最高温度 |
℃ |
1650 |
1650 |
1650 |
1650 |
1650 |
|
工作温度 |
℃ |
≤1600 |
≤1600 |
≤1600 |
≤1600 |
≤1600 |
|
相 数 |
相 |
±1℃ |
±1℃ |
±1℃ |
±1℃ |
±1℃ |
|
炉膛尺寸 |
L |
600 |
600 |
600 |
800 |
900 |
|
W |
400 |
400 |
500 |
400 |
400 |
|
|
H |
300 |
400 |
500 |
400 |
400 |
|
|
炉膛材料 |
|
真空氧化铝 |
真空氧化铝 |
真空氧化铝 |
真空氧化铝 |
真空氧化铝 |
|
真空腔体 |
|
Q235 |
Q235 |
Q235 |
Q235 |
Q235 |
|
加热元件 |
|
硅钼棒 |
硅钼棒 |
硅钼棒 |
硅钼棒 |
硅钼棒 |
|
升温速率 |
℃/min |
2-20 |
2-20 |
2-20 |
2-20 |
2-20 |
|
控温精度 |
℃ |
±1 |
±1 |
±1 |
±1 |
±1 |
|
热电偶类型 |
B |
铂铑热电偶 |
铂铑热电偶 |
铂铑热电偶 |
铂铑热电偶 |
铂铑热电偶 |
|
温控系统 |
|
7寸触摸屏、可设地30条温度工艺曲线、记录存储 |
7寸触摸屏、可设地30条温度工艺曲线、记录存储 |
7寸触摸屏、可设地30条温度工艺曲线、记录存储 |
7寸触摸屏、可设地30条温度工艺曲线、记录存储 |
7寸触摸屏、可设地30条温度工艺曲线、记录存储 |
|
保护气体 |
|
氮气、氩气、 |
氮气、氩气 |
氮气、氩气 |
氮气、氩气 |
氮气、氩气 |
|
流量计种类 |
|
浮子流量计 |
浮子流量计 |
浮子流量计 |
浮子流量计 |
浮子流量计 |
|
压力表 |
|
指针式 |
指针式 |
指针式 |
指针式 |
指针式 |
|
工作压力 |
|
≤0.03Mpa |
≤0.03Mp |
≤0.03Mp |
≤0.03Mp |
≤0.03Mp |
|
真空度 |
|

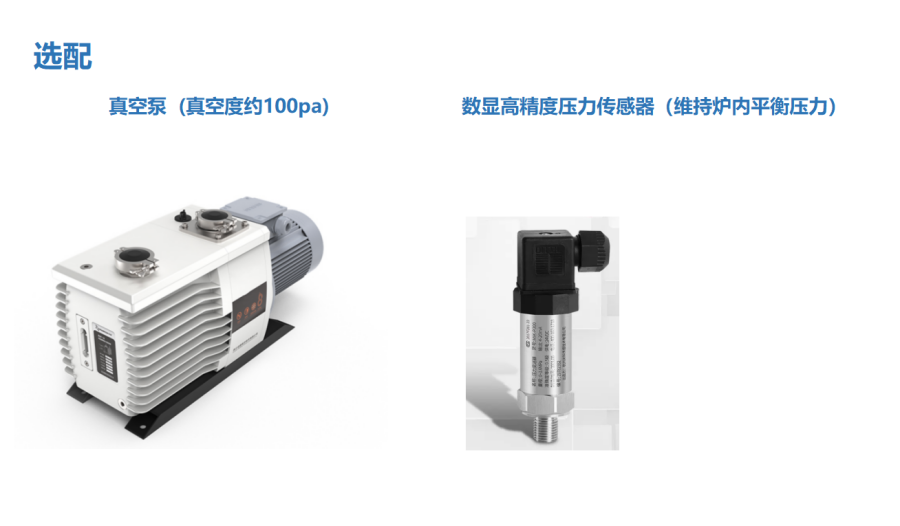

100pa (选配机械泵) |
100pa (选配机械泵) |
100pa (选配机械泵) |
100pa (选配机械泵) |
100pa (选配机械泵) |
|
外形尺寸 |
|
1450×1350 × 1750 |
1450×1350× 1850 |
1450×1400× 1950 |
1650×1350× 1850 |
1750×1350× 1850 |
|
备注 |
以上技术参数仅供参考，想进一步了解设备详细的技术参数，请与我公司相关人员联系，设备的订购与实物的参数为准。 |
|||||
