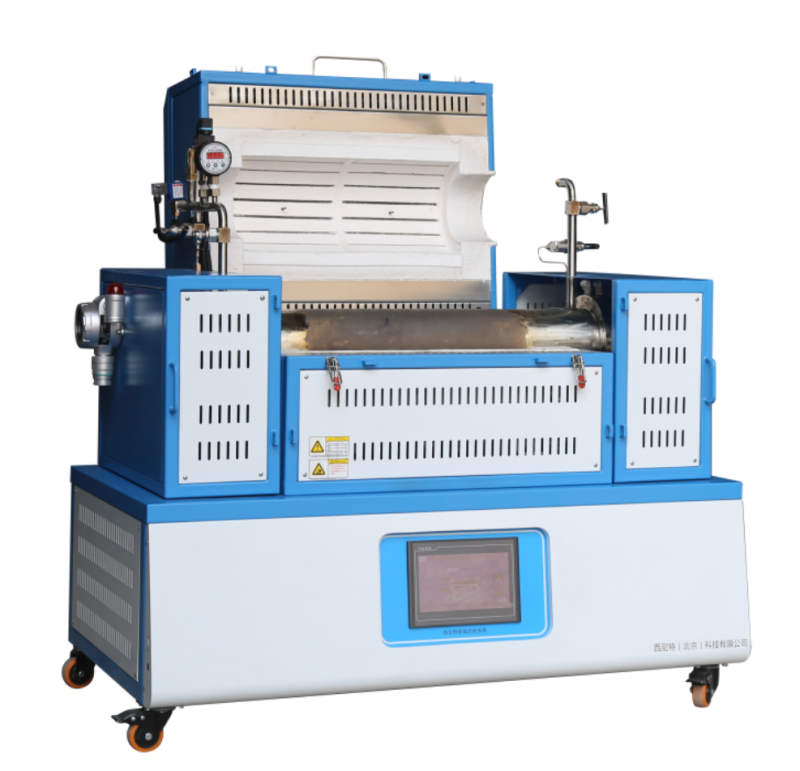

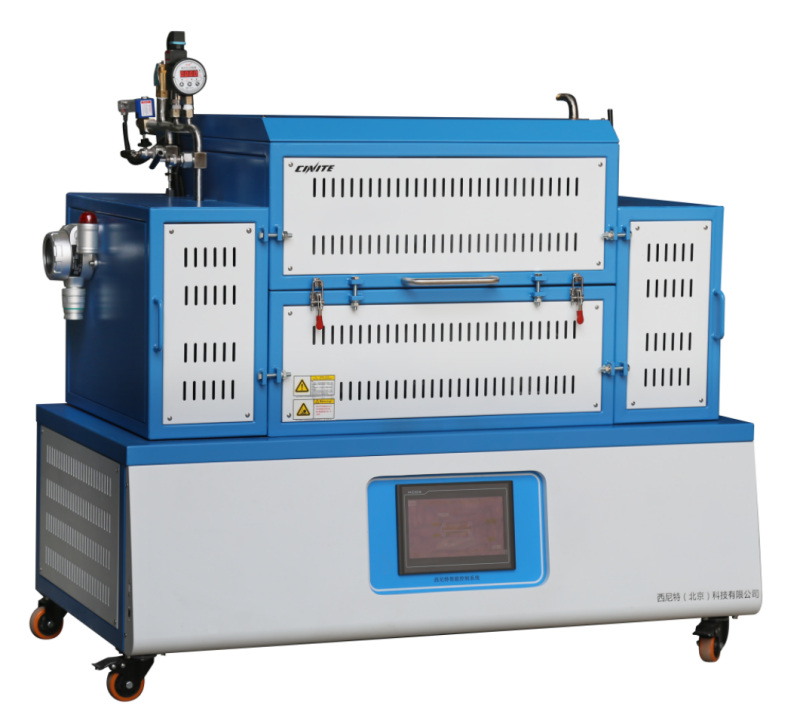

高温高压炉
VTF10系列高温高压炉是由 西尼特（北京）科技公司自主研发的，主要用于材料的高温高压烧结，已广泛应用稀土、半导体、纳米材料、微电子、航空航天等领域。
u 集成化程度较高针、占地面积小、精度高
u 外壳为防爆结构、自动泄压阀、 安全可靠 （可设定压力）
u 可以在空气、惰性气体下工作
u 测温元件为高灵敏度的热电偶
u 保温材料采用进口氧化铝纤维
u 进口加热元件，发热量高、寿命长
u 温度范围广：室温-1000℃
u 压力范围：-0.1MPA- 5MPA
u 量程范围广、密封性能好
u 温度测量、控制精度高
u 可以对尾气进行采样分析（选配）
u 产品可根据用户需求非标定制，联系电话：400-668-6260 13581928457

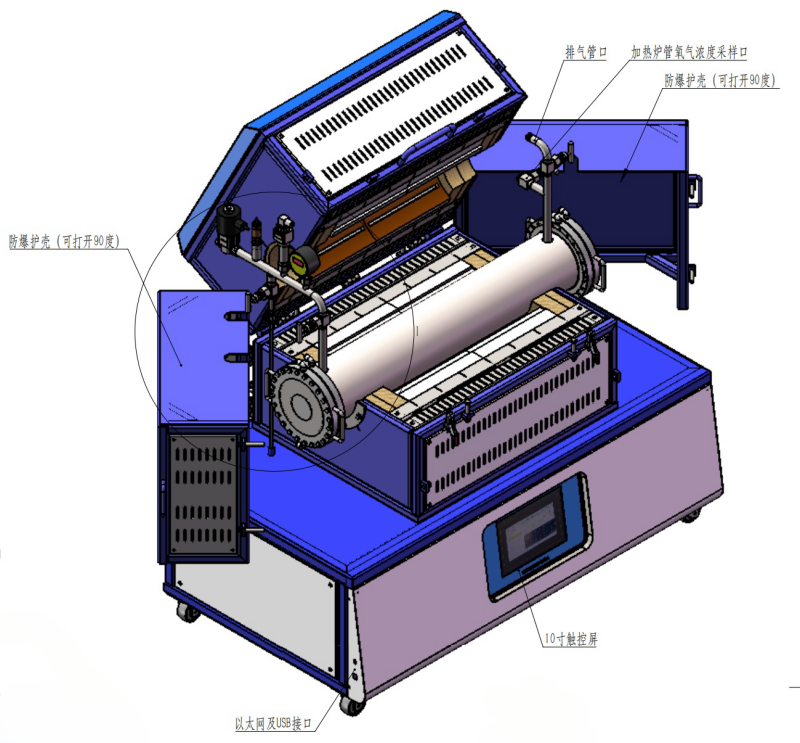

炉体主要结构：
西尼特高温高压炉主要由加热炉 、 进气管路、 高压炉管、 出气管路 、安全防护系统、智能控制系统等组成， 整机结构紧凑、操作方便 。
A 加热炉：
1、 加热温度:1100℃,
2、 加热区长度:600mm
3、 恒温区长度:400mm
4、 温场均匀性：±5℃
5、 对开结构炉膛
6、 加热元件：HRE高温电阻合金
7、 炉体外壳采用防爆设计

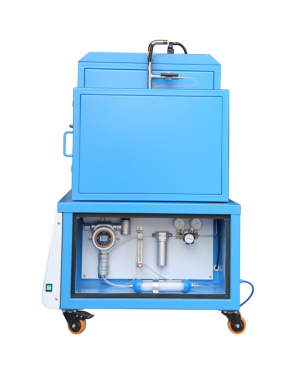

B 进气系统：
1、高压不锈钢管路直径6.35mm
2、质量流量计精确控制，量程 10slm (可定制)
3、气体种类：氮气、氩气、氢气，特殊气体可定制
4、数显压力传感器，可根据工艺设定排气压力，超压自动排气
C 高压炉管：
1、材质：310S
2、内径：ø50、ø 60 、 ø70 ø80、 ø 90、
ø100、ø120、 ø 140（可非标定制）
3、长度：1000mm
4、密封方式;无氧铜
5、冷区方式：水冷
D 排气系统：
1、高压不锈钢管路直径9.35mm
2、高压阀
3、选配尾气采样检测

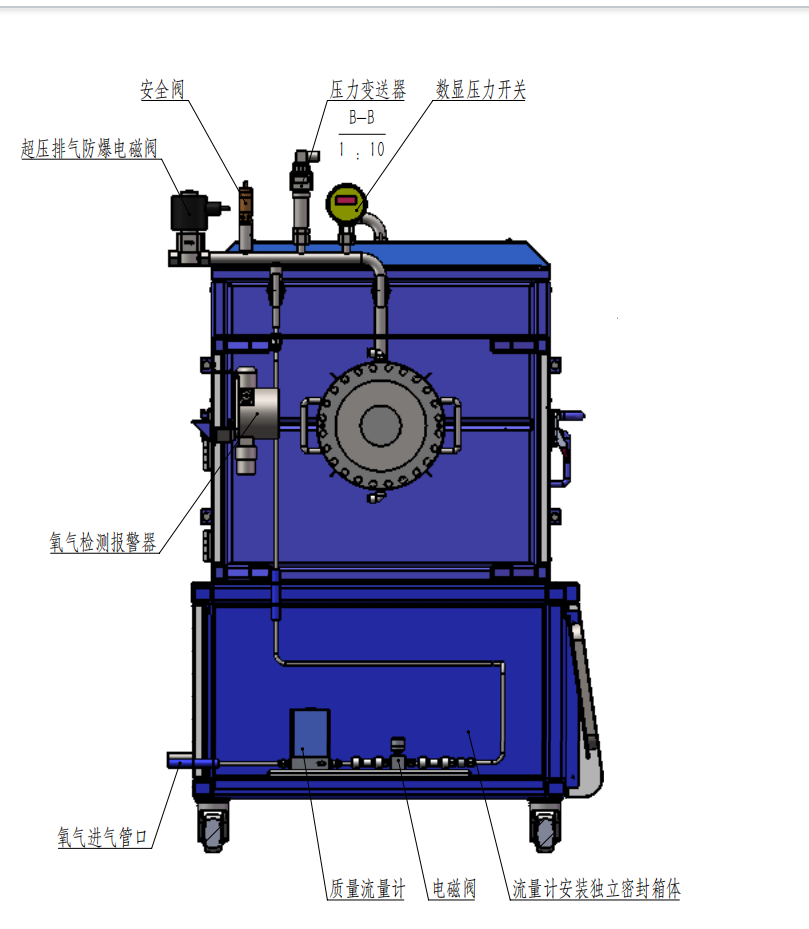

E 安全防护：
1、配有数显压力传感器，根据设定压力，自动切断进气阀，电磁阀自动排气
2、当压力表失效后，安全阀强制排气
3、系统超温报警，自动切断电源、进气阀
4、炉体外壳采用防爆设计

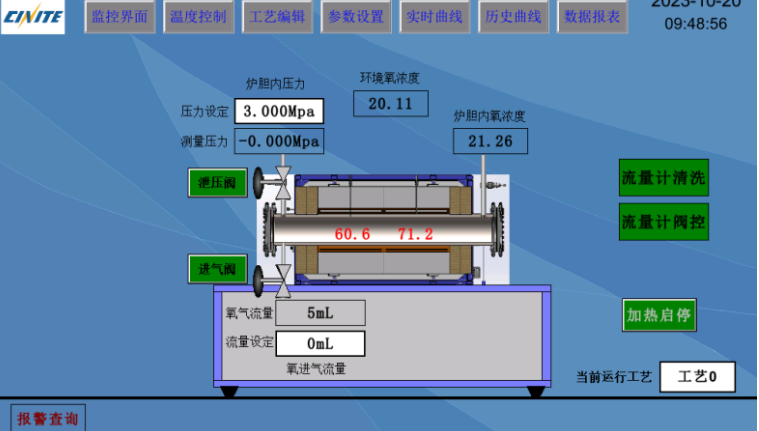

F 智能控制系统:
采用西尼特智能化控制系统，10 英寸液晶触摸屏将温度、压力、流量、等进行集中控制、实时显示设备的运行状态并进行控制，人性化界面设计 ， 系统可通过以太网与电脑相连接。
电控箱采用防爆设计，设有进气口和排气口。
型号规格：
|
技术参数 |
||||||||||
|
参数名称 |
单 位 |
型 号 |
||||||||
|
VTF-5-11 |
VTFW-6-11 |
VTFW-8-1 1 |
VTF-10-11 |
VTF-12-11 |
VTF-14-11 |
|||||
|
额定功率 |
KW |
5 |
5 |
5 |
6 |
9 |
12 |
|||
|
额定电压 |
V |
220 |
220 |
220 |
380 |
380 |
380 |
|||
|
最高温度 |
℃ |
1100 |
||||||||
|
工作温度 |
℃ |
≤1050 |
||||||||
|
压力范围 |
MPa |
炉管内压力 |
温度 |
|||||||
|
≤6Mpa |
800℃ |
|||||||||
|
≤5Mpa |
900℃ |
|||||||||
|
≤3Mpa |
1000℃ |
|||||||||
|
≤2Mpa |
1100℃ |
|||||||||
|
压力控制 |
|
|
||||||||
|
密封结构 |
|
采用无氧铜垫圈 |
||||||||
|
阀门 |
|
采用高温高压阀门，耐压36Mpa 耐温650℃ |
||||||||
|
加热区长度 |
mm |
双温区（300+300mm） |
||||||||
|
恒温区长度 |
mm |
400mm |
||||||||
|
温度均匀性 |
℃ |
±5 |
||||||||
|
炉管尺寸 |
内 |
Φ50 |
Φ60 |
Φ80 |
Φ100 |
Φ120 |
Φ140 |
|||
|
长 |
1000mm |
|||||||||
|
炉管材质 |
|
耐热钢管（310S） |
||||||||
|
保温材料 |
|
氧化铝纤维 |
||||||||
|
炉体外壳 |
|
防爆设计 |
||||||||
|
加热元件 |
|
HRE合金 |
||||||||
|
炉膛 |
|
对开 |
||||||||
|
升温速率 |
|
0-20℃/min |
||||||||
|
控温精度 |
℃ |
±1 |
||||||||
|
冷却方式 |
|
水冷 |
||||||||
|
外形尺寸 |
mm |
1450-720-1550mm |
1450-816-1550mm |
|||||||
|
备注 |
以上技术参数仅供参考，想进一步了解设备详细的技术参数，请与我公司相关人员联系。设备的订购与实物的参数为准！ |
|||||||||
